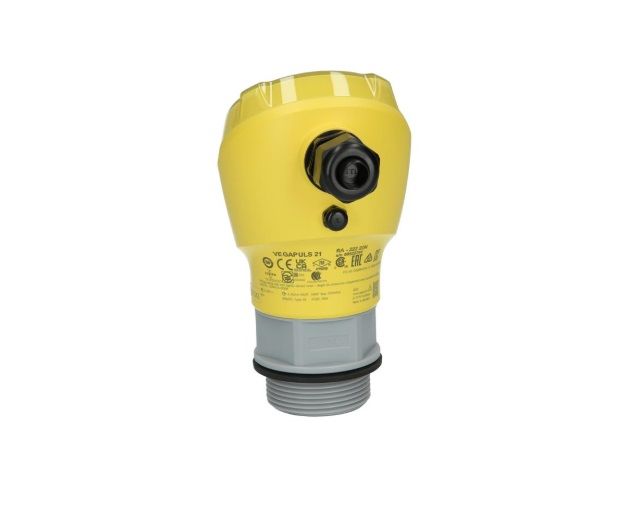

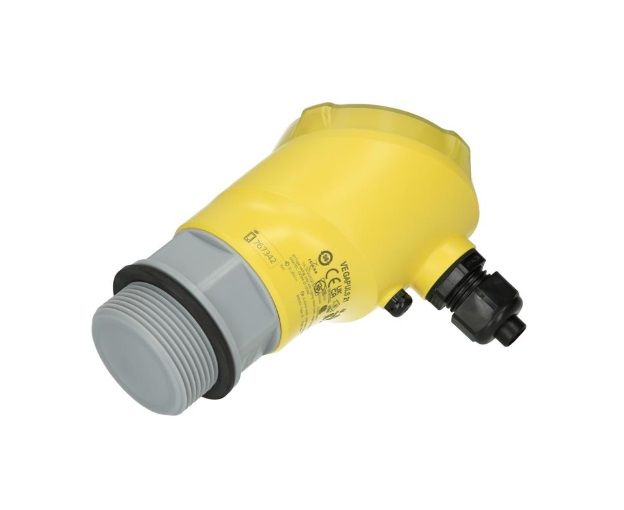

VEGAPULS 21 PS21.XXXXXGMHB RA-222 22N Radar Seviye Sensörü (80 GHz, 4-20 mA/HART)

VEGAPULS 21, sıvı ve dökme katı uygulamalarında temassız ve yüksek hassasiyetli seviye ölçümü sağlayan 80 GHz radar sensörüdür. Proses koşullarından bağımsız çalışarak hatalı ölçüm, taşma ve otomasyon hatası risklerini ortadan kaldırır.

Uygulama Amacı

Sahada en sık karşılaşılan problem, değişken proses koşulları nedeniyle güvenilir seviye verisi elde edilememesidir. Yoğunluk değişimi, buhar, köpük veya kimyasal etki; ultrasonik veya temaslı sensörlerde hatalı ölçümlere neden olur. Bu durum PLC, SCADA ve DCS sistemlerinde yanlış veri üretir ve proses kontrolünü zayıflatır. VEGAPULS 21, 80 GHz radar teknolojisi ile ortamdan bağımsız ölçüm yapar ve bu riskleri ortadan kaldırarak sürekli, stabil ve doğru veri sağlar.

Teknik Özellikler

• Ölçüm tipi: Temassız radar (80 GHz)
• Ölçüm aralığı: 20 metreye kadar
• Ölçüm hassasiyeti: ≤ ±2 mm
• Çıkış sinyali: 4…20 mA + HART
• Işın açısı: 8° (dar açı, yüksek odaklama)
• Çalışma gerilimi: 12…35 V DC
• Proses bağlantısı: G1½ / NPT seçenekli
• Koruma sınıfı: IP66 / IP67
• Çalışma sıcaklığı: -40…+80°C
• Konfigürasyon: Bluetooth + HART üzerinden parametreleme

Tasarım ve Dayanıklılık

Sensör, PVDF malzeme yapısı ve temassız ölçüm prensibi sayesinde agresif kimyasallara karşı dayanıklıdır. Fiziksel temas olmadığı için korozyon, kirlenme ve aşınma oluşmaz. Bu durum bakım ihtiyacını minimize eder ve uzun vadede işletme maliyetlerini düşürür.

Entegrasyon ve Uyumluluk

4…20 mA ve HART çıkışı sayesinde mevcut PLC, SCADA ve DCS sistemlerine doğrudan entegre edilir. İki telli yapı, pano tasarımını sadeleştirir. Bluetooth üzerinden mobil cihazlarla parametreleme yapılabilmesi, devreye alma süresini ciddi şekilde azaltır ve saha müdahalesini hızlandırır.

Ölçüm Güvenilirliği

Radar ölçüm prensibi, yoğunluk, sıcaklık, basınç ve buhar değişimlerinden etkilenmez. Dar açılı sinyal yapısı, tank içi ekipmanlardan kaynaklı parazitleri minimize eder. Bu sayede yüksek tekrar edilebilirlik ve stabil ölçüm performansı elde edilir.

Kullanım Alanları

• Su ve atık su arıtma tesisleri
• Kimyasal tanklar (asit, baz, katkı maddeleri)
• IBC ve plastik tank ölçümleri (dıştan ölçüm dahil)
• Küçük ve orta ölçekli silo uygulamaları
• Endüstriyel proses kontrol ve otomasyon sistemleri

Kullanılmaması Gereken Durumlar

20 metrenin üzerindeki yüksek silo uygulamalarında bu model yeterli olmayabilir. Aşırı yoğun köpük oluşan ve radar sinyalini ciddi şekilde sönümleyen proseslerde daha büyük antenli radar sensör tercih edilmelidir. Ayrıca çok kompleks tank içi yapıya sahip uygulamalarda yanlış konumlandırma ölçüm doğruluğunu düşürebilir.

Seçim Rehberi (Nasıl seçilir?)

Tank yüksekliği 20 metre altındaysa ve proses değişkenliği yüksekse radar sensör en doğru tercihtir. Kimyasal ortamlar, buhar ve köpük içeren uygulamalar için temassız ölçüm kritik avantaj sağlar. Eğer bakım maliyetini düşürmek ve sistem güvenilirliğini artırmak hedefleniyorsa bu model optimum çözümdür.

Teknik SSS

• Köpükten etkilenir mi? → Çoğu durumda etkilenmez, ancak aşırı yoğun köpükte sinyal zayıflayabilir.
• PLC ile uyumlu mu? → Evet, 4…20 mA ve HART ile tam uyumludur.
• Bakım gerektirir mi? → Temassız olduğu için minimum bakım gerektirir.
• Plastik tanktan ölçüm yapabilir mi? → Evet, uygun koşullarda dıştan ölçüm mümkündür.

Risk Yönetimi Perspektifi

Yanlış seviye sensörü seçimi; taşma, kuru çalışma, pompa hasarı ve üretim duruşlarına neden olur. Hatalı veri, otomasyon sistemlerinde yanlış kararlar oluşturur ve proses güvenliğini doğrudan riske atar. Özellikle kimyasal uygulamalarda bu risk operasyonel ve finansal kayıplara dönüşür.

Neden Bu Ürün?

VEGAPULS 21, yüksek ölçüm doğruluğu, düşük bakım ihtiyacı ve kolay entegrasyon avantajı sunar. Proses koşullarından bağımsız çalışması sayesinde alternatif teknolojilere göre daha stabil sonuç üretir. Kurulum ve devreye alma süresinin kısa olması, mühendislik ve işçilik maliyetlerini azaltır.

Doğru Seçim İçin İletişim

Yanlış ürün seçimi; üretim kaybı, ekipman arızası ve beklenmeyen duruş maliyetleri oluşturur. Doğru radar sensör seçimi ise proses güvenliğini artırır ve sistem verimliliğini stabil hale getirir. Uygulamanıza özel teknik destek sağlıyoruz.

Uygulamanıza en uygun model için bizimle iletişime geçin.
