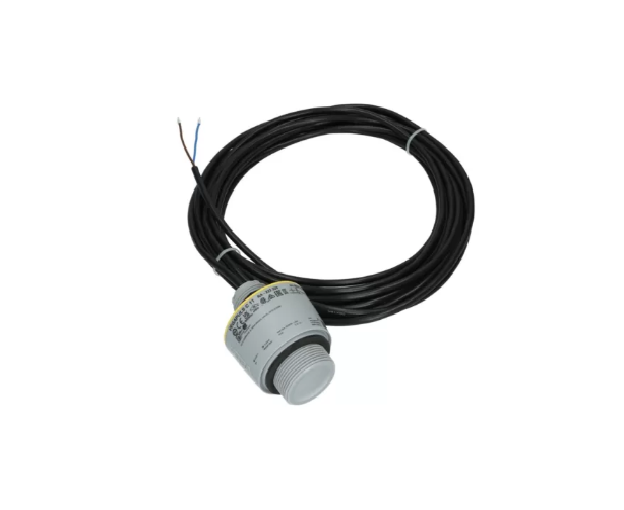

VEGAPULS C11 RA-222 226 Radar Seviye Sensörü – 4-20 mA Temassız Seviye Ölçümü

VEGAPULS C11 RA-222 226, endüstriyel proseslerde sıvı ve dökme malzemelerin temassız, stabil ve bakım gerektirmeden ölçülmesini sağlayan 80 GHz radar seviye sensörüdür. Özellikle zorlu çevresel koşullarda, düşük bakım maliyeti ve güvenilir ölçüm ihtiyacı olan uygulamalar için optimize edilmiştir.

Uygulama Amacı

Endüstriyel tesislerde seviye ölçümünde en kritik problemler; sensörün ortamdan etkilenmesi, bakım ihtiyacı, hatalı ölçümler ve sistem entegrasyon zorluklarıdır. Özellikle su arıtma, pompa istasyonları ve açık tank uygulamalarında bu sorunlar doğrudan operasyonel risk oluşturur.

VEGAPULS C11, temassız radar teknolojisi sayesinde ölçüm ortamıyla fiziksel temas kurmaz. Bu sayede kirlenme, aşınma ve kimyasal etkilerden bağımsız çalışarak uzun vadede stabil ölçüm sağlar. 4-20 mA çıkış yapısı ile PLC ve SCADA sistemlerine doğrudan entegre edilerek ek dönüştürücü ihtiyacını ortadan kaldırır.

Teknik Özellikler

• Ölçüm tipi: Radar seviye sensörü (temassız)
• Çalışma frekansı: 80 GHz
• Ölçüm aralığı: Maks. 10 metre
• Ölçüm hassasiyeti: ±5 mm
• Çıkış sinyali: 4-20 mA (iki telli)
• Besleme gerilimi: 12…35 V DC
• Işın açısı: 8° (dar açılı hassas ölçüm)
• Koruma sınıfı: IP66 / IP68
• Proses sıcaklığı: -40…+60 °C
• Proses basıncı: -1…3 bar
• Bağlantı tipi: G1½ proses bağlantısı
• Bluetooth: Var (kablosuz parametreleme)

Tasarım ve Dayanıklılık

PVDF gövde yapısı ve dökme kablo tasarımı sayesinde cihaz, su, nem ve agresif ortamlara karşı yüksek dayanım sunar. IP68 koruma seviyesi, özellikle dış ortam ve taşkın riski bulunan uygulamalarda cihazın uzun ömürlü çalışmasını sağlar.

Temassız ölçüm prensibi sayesinde mekanik aşınma oluşmaz. Bu durum, klasik ultrasonik veya temaslı sensörlere kıyasla bakım ihtiyacını minimum seviyeye indirir.

Entegrasyon ve Uyumluluk

Standart 4-20 mA çıkış, mevcut otomasyon altyapıları ile sorunsuz entegrasyon sağlar. PLC, DCS ve SCADA sistemleri ile doğrudan çalışabilir. Ek haberleşme modülü gerektirmeden sahaya hızlı kurulum imkanı sunar.

Bluetooth desteği sayesinde devreye alma ve parametre ayarları sahada hızlı şekilde yapılabilir. Bu özellik, özellikle zor erişilen montaj noktalarında ciddi zaman kazancı sağlar.

Ölçüm Güvenilirliği

80 GHz radar teknolojisi, dar ışın açısı sayesinde sadece hedef yüzeye odaklanır. Tank içi ekipmanlar, köpük, buhar veya yüzey dalgalanmaları ölçümü minimum düzeyde etkiler.

Ortamdan bağımsız çalışma prensibi sayesinde, sıcaklık, basınç veya kimyasal değişimler ölçüm doğruluğunu etkilemez. Bu durum, uzun vadede kalibrasyon ihtiyacını azaltır ve sistem güvenilirliğini artırır.

Kullanım Alanları

• Su ve atık su arıtma tesisleri
• Pompa istasyonları
• Yağmur suyu ve taşkın havuzları
• Açık tank ve rezervuarlar
• Küçük silo ve dökme malzeme depoları
• Endüstriyel proses tankları

Not: Çok yüksek basınçlı veya ekstrem sıcaklıklı prosesler için daha üst segment radar sensörler tercih edilmelidir.

Risk Yönetimi Perspektifi

Seviye ölçüm hataları, taşma, kuru çalışma veya pompa hasarına neden olabilir. VEGAPULS C11, stabil ölçüm performansı sayesinde bu riskleri minimize eder. Temassız yapı, sensör kaynaklı arıza ihtimalini düşürerek operasyon sürekliliğini artırır.

Düşük bakım ihtiyacı ve uzun servis ömrü, toplam sahip olma maliyetini (TCO) önemli ölçüde düşürür. Özellikle saha servis maliyetlerinin yüksek olduğu tesislerde bu avantaj kritik hale gelir.

Sonuç

VEGAPULS C11 RA-222 226, temel seviye ölçüm uygulamaları için yüksek doğruluk, düşük bakım ihtiyacı ve kolay entegrasyon sunan dengeli bir çözümdür. Özellikle maliyet/performans optimizasyonu arayan tesisler için teknik olarak güvenilir ve sürdürülebilir bir tercihtir.
