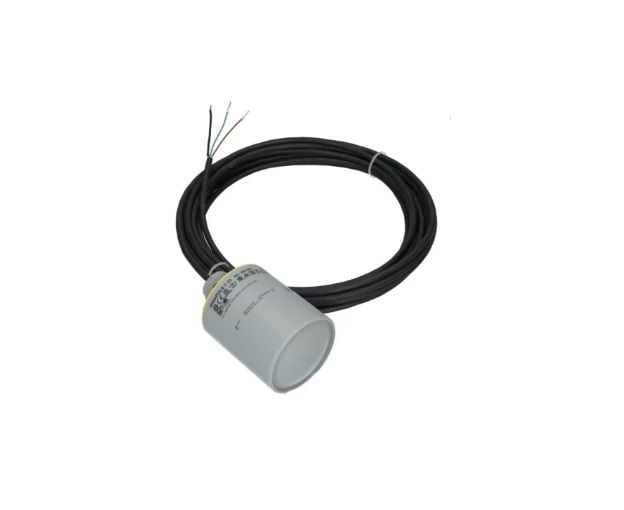

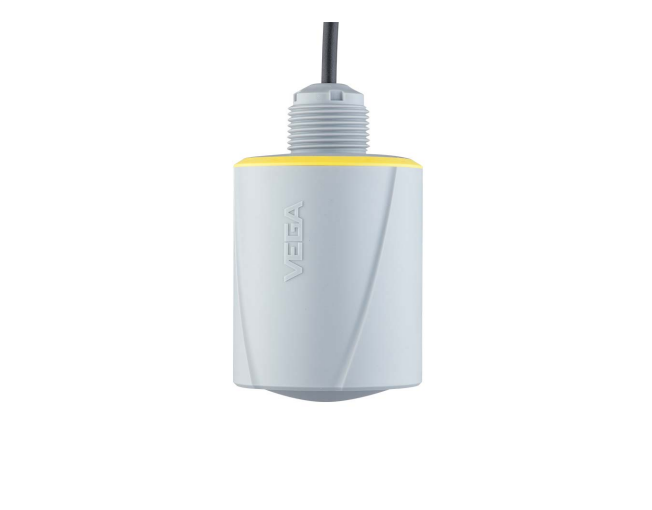

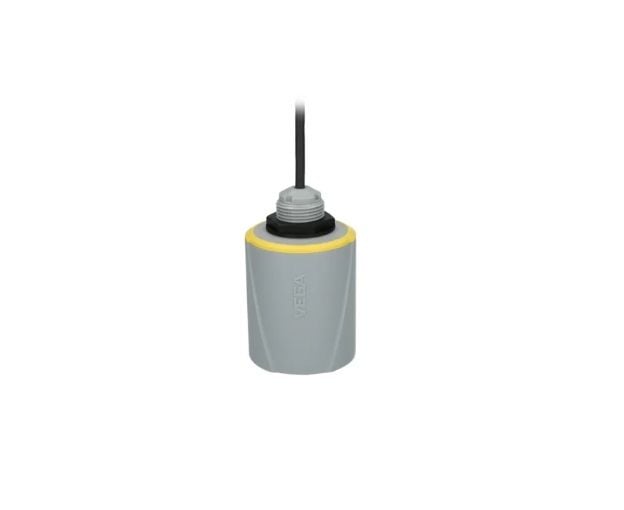

VEGAPULS C 23 RA-222 22R Radar Seviye Sensörü
VEGAPULS C 23 RA-222 22R PSC23.XXXXXFAHB Radar Seviye Sensörü
VEGAPULS C 23 RA-222 22R, sıvı ve dökme katı uygulamalarında temassız ve yüksek hassasiyetli ölçüm sağlayan radar seviye sensörüdür. 80 GHz radar teknolojisi sayesinde dar alanlarda, buhar, toz ve sıcaklık değişimlerinden etkilenmeden stabil ölçüm performansı sunar.
Uygulama Amacı
Seviye ölçümünde kullanılan klasik yöntemler (şamandıra, ultrasonik vb.), proses koşullarından etkilenerek hatalı ölçüm ve bakım ihtiyacı oluşturur. VEGAPULS C 23 radar seviye sensörü, temassız ölçüm prensibi ile bu sorunları ortadan kaldırır. Özellikle “radar seviye sensörü 4-20 mA” arayan kullanıcılar için, tank ve silo seviyelerinin güvenilir şekilde izlenmesini sağlar.
Teknik Özellikler
- Ölçüm Prensibi: 80 GHz radar (temassız)
- Ölçüm aralığı : En fazla 30 m
- Çıkış Sinyali: 4-20 mA
- Ölçüm Tipi: Sürekli seviye ölçümü
- Maksimum Ölçüm Mesafesi: Uygulamaya bağlı (tank/silo)
- Koruma Sınıfı: IP67 / IP68 (uygulamaya bağlı)
- Bağlantı: Thread G1
- Çalışma Sıcaklığı: Endüstriyel proses koşullarına uygun
- Haberleşme: PLC / SCADA uyumlu
Tasarım ve Dayanıklılık
Kompakt gövde yapısı ve kimyasal dayanımlı anten tasarımı, agresif ortamlarda uzun ömürlü kullanım sağlar. Yüksek frekanslı radar yapısı, yoğun buhar, köpük veya toz bulunan ortamlarda dahi sinyal kaybını minimize eder. Bu sayede bakım ihtiyacı düşük tutulur.
Entegrasyon ve Uyumluluk
Standart 4-20 mA çıkışı sayesinde mevcut PLC, SCADA ve proses kontrol sistemlerine doğrudan entegre edilir. Parametre ayarları kolaydır ve devreye alma süresi kısadır. Bu durum, proje maliyetlerini ve saha işçilik süresini azaltır.
Ölçüm Güvenilirliği
80 GHz radar teknolojisi, dar ışın açısı sayesinde parazit sinyalleri filtreleyerek yüksek doğrulukta ölçüm sağlar. Sıcaklık, basınç, buhar veya yoğunluk değişimlerinden minimum etkilenir. Bu da özellikle kritik proseslerde stabil ve tekrarlanabilir veri elde edilmesini sağlar.
Kullanım Alanları
- Kimya ve petrokimya tankları
- Su ve atık su tesisleri
- Gıda ve içecek üretimi
- Çimento ve dökme katı silo uygulamaları
- Enerji ve proses endüstrileri
Risk Yönetimi Perspektifi
Temassız ölçüm yapısı sayesinde kirlenme, aşınma ve mekanik arıza riski ortadan kalkar. Stabil ölçüm performansı, taşma veya boş çalışma gibi kritik hataların önüne geçer. Daha az bakım ihtiyacı ve uzun ömürlü kullanım, toplam sahip olma maliyetini düşürür.
Sonuç
VEGAPULS C 23 RA-222 22R radar seviye sensörü, zorlu proses koşullarında dahi güvenilir ve stabil ölçüm sağlayan, düşük bakım gereksinimli bir çözümdür. Özellikle hassas ve kesintisiz seviye takibi gerektiren uygulamalar için teknik açıdan doğru ve sürdürülebilir bir tercihtir.
| Ürün | Radar Seviye Sensörü |
| Ürün Kodu | RA-222 22R |
| Proses Sıcaklığı | -40......+80 °C |
| Kablo Uzunluğu | 5 m |
| Proses Basıncı | -1 … +3 bar |
| Ortam Sıcaklığı | -40 … +80 °C |
| Koruma Sınıfı | IP66/IP68 |
| Işın Açısı | 4° |
| Maddeye Temas Eden Kısımlar | PVDF |
| Dişli Bağlantı | Dişli G1 |
| Conta Malzemesi | FKM |
| Ölçüm Aralığı | 30 m |
| Çıkış Sinyali | 4 … 20 mA/HART |
