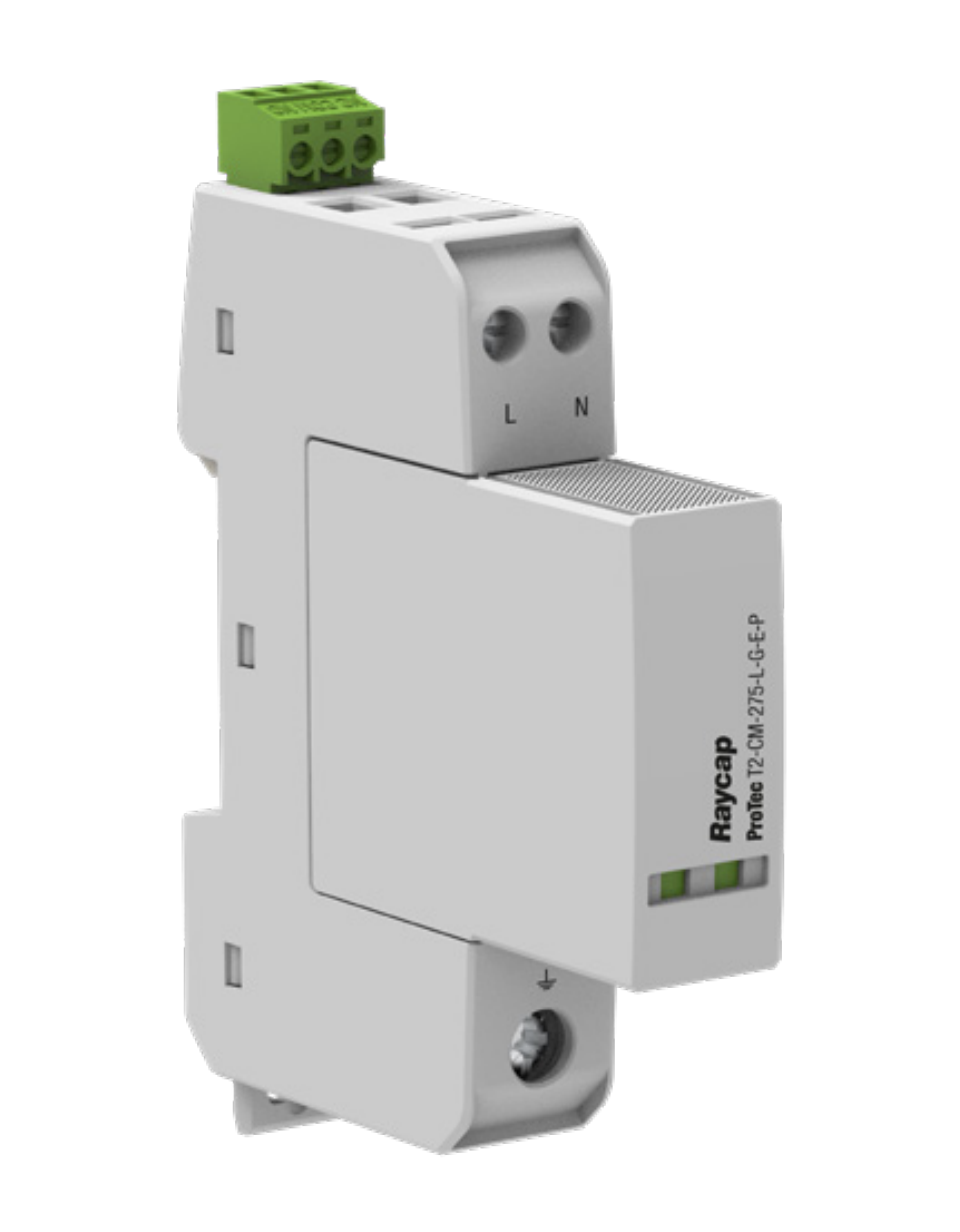

Raycap ProTec T2-CM-275 – Endüstriyel Sistemler İçin Güvenilir Aşırı Gerilim Koruma

Elektrik altyapılarında oluşan geçici aşırı gerilimler, özellikle otomasyon sistemleri, sürücüler ve hassas elektronik ekipmanlar için kritik risk oluşturur. Raycap ProTec T2-CM-275, alt dağıtım panolarında kullanılmak üzere geliştirilmiş, Type 2 + Type 3 kombinasyonlu bir aşırı gerilim koruma cihazıdır.

IEC 61643-11 standartlarına uygun olarak tasarlanan bu model, sistem sürekliliğini sağlamak ve ekipman ömrünü korumak amacıyla yüksek performans sunar.

Uygulama Amacı

Bu ürün, özellikle aşağıdaki senaryolarda etkin koruma sağlar:

• Şebeke anahtarlamaları sonucu oluşan geçici gerilim yükselmeleri
• Yıldırım kaynaklı dolaylı darbe etkileri
• Nötr-toprak hattı üzerinden sisteme taşınan gerilim sapmaları

Alt dağıtım seviyesinde konumlandırılarak, sistemin son kullanıcı ekipmanlarına ulaşan riskleri minimize eder.

Teknik Üstünlükler

• Type 2 + Type 3 birleşik yapı: Tek cihaz ile hem ana hem ince koruma
• Nominal deşarj akımı (In): 10kA (L-N) / 20kA (N-PE)
• Maksimum deşarj akımı (Imax): 20kA / 40kA
• Gerilim koruma seviyesi (Up): 1200V (L-N)
• Tepki süresi: <25 ns
• Sürekli çalışma gerilimi: 275V AC

Bu değerler, cihazın yüksek darbe enerjilerini hızlı ve kontrollü şekilde sönümleyebildiğini gösterir.

N-PE Koruması: Kritik Detay

Birçok uygulamada göz ardı edilen N-PE hattı, aşırı gerilimlerin sisteme iletilmesinde kritik rol oynar. ProTec T2-CM-275 modeli, bu hatta sunduğu yüksek deşarj kapasitesi sayesinde sistemin en hassas noktasını güvence altına alır.

Bu yaklaşım, özellikle hassas elektronik yüklerin bulunduğu sistemlerde arıza riskini önemli ölçüde azaltır.

Sistem Entegrasyonu

• 35 mm DIN ray uyumlu yapı
• Kompakt tasarım (18 mm modül genişliği)
• Tak-çıkar modüler sistem
• Termal ayırıcı ve mekanik arıza göstergesi

Bakım ve değişim süreçleri hızlı ve pratiktir. Bu da saha operasyonlarında zaman avantajı sağlar.

Kullanım Alanları

• Endüstriyel üretim tesisleri
• Makine ve pano imalatı
• Otomasyon ve kontrol sistemleri
• Ticari bina elektrik altyapıları

TT ve TN-S sistemlerle uyumludur.

Risk Yönetimi Perspektifi

Aşırı gerilim koruma cihazları, sistem tasarımında genellikle ikincil önemde değerlendirilir. Ancak sahada oluşan arızaların önemli bir bölümü bu kaynaklıdır.

Doğru konumlandırılmış ve yeterli kapasiteye sahip bir SPD kullanımı:

• Ekipman hasarlarını azaltır
• Plansız duruşları önler
• Bakım maliyetlerini düşürür

ProTec T2-CM-275, bu gereksinimleri karşılamak üzere geliştirilmiş güvenilir bir çözümdür.

Sonuç

Raycap ProTec T2-CM-275, teknik performansı ve uygulama güvenilirliği ile alt dağıtım seviyesinde etkili bir aşırı gerilim koruma çözümü sunar.

Sistem güvenliğini artırmak ve uzun vadeli işletme maliyetlerini optimize etmek isteyen uygulamalar için uygun bir tercihtir.
