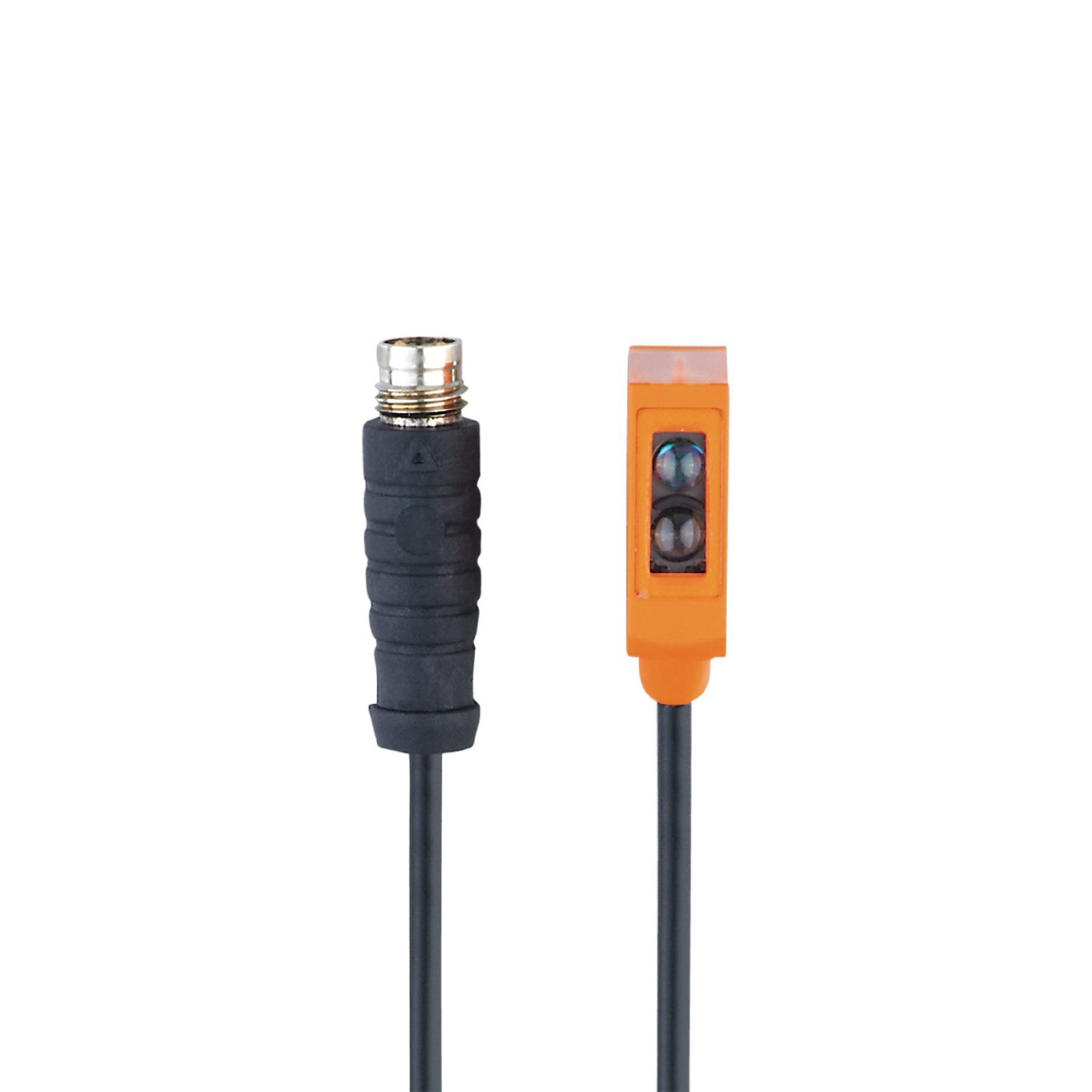

ifm O8H210 Geri Plan Bastırmalı Cisimden Yansımalı Sensör
ifm O8H210 (Ürün Kodu: O8H-FPKG/IO-Link/0,30M/AS/4P), endüstriyel otomasyon ve fabrika otomasyonu uygulamaları için özel olarak geliştirilmiş dikdörtgensel gövde yapısına sahip bir cisimden yansımalı sensördür.
Gelişmiş arka fon bastırmalı sistemi sayesinde, arka plandaki nesnelerin ve parazitlerin algılamayı etkilemesini tamamen engeller.
O8H210 Teknik ve Elektriksel Özellikleri
| Parametre | Değer / Özellik |
|---|---|
| Çalışma Gerilimi | 10...30 V DC |
| Akım Tüketimi | 20 mA (24 V) |
| Işık Kaynağı / Dalga Boyu | Kırmızı ışık / 633 nm |
| Elektriksel Yapı / Çıkış | PNP / Işıkta açık veya Karanlıkta açık (programlanabilir) |
| Anahtarlama Frekansı | 1000 Hz DC |
| Koruma Sınıfı | III / IP 65; IP 67 |
Renk Algılama ve İzleme Aralığı Verileri
Sensörün nominal izleme mesafesi 1...30 mm aralığındadır (200 x 200 mm beyaz kağıt referans alınmıştır). Nesne renklerine ve geri yansıtma oranlarına göre kararlı çalışma mesafeleri şu şekildedir:
- Beyaz Cisim (%90 Geri Yansıtma): 1...30 mm
- Gri Cisim (%18 Geri Yansıtma): 5...30 mm
- Siyah Cisim (%6 Geri Yansıtma): 5...29 mm
- Maksimum Işık Hüzmesi Çapı: 4 mm
IO-Link Akıllı Sensör Teknolojisi
Cihaz, IO-Link Revizyon 1.1 (COM2 38,4 kBaud aktarım türü) haberleşme arayüzüne sahiptir. Bu sayede cihaz teşhisi (Device diagnosis), çalışma saati sayacı, anahtarlama çevrimi sayacı ve cihaz tanımlama fonksiyonları düzensiz hareketlerde bile uzaktan izlenebilir.
Mekanik Özellikler ve Bağlantı Yapısı
Sensörün minyatür yapısı dar alanlarda montaj kolaylığı vadeder:
- Boyutlar: 28,1 x 8,1 x 14,4 mm (Ağırlık: 21,1 g)
- Malzeme Kalitesi: ABS Gövde, Arka kısım paslanmaz çelik (1.4404 / 316L), PMMA Ön Mercek.
- Elektriksel Bağlantı: 0,3 metre PVC kablo (3 x 0,08 mm²) ve 1 adet M8 kodlu (A kodlama, 4 Kontak) soket birleşimi.
