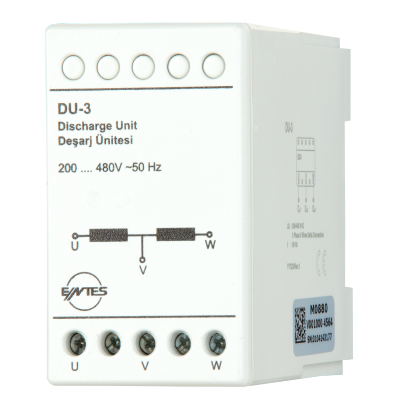

Entes DU3 Deşarj Ünitesi – Kondansatör Deşarj Bobini (3 Faz, 5-50 kVAr)

Entes DU3 Deşarj Ünitesi, kompanzasyon sistemlerinde kullanılan kondansatörlerin hızlı ve güvenli şekilde deşarj edilmesini sağlayarak sistem güvenliğini artırır. Özellikle kısa deşarj süresi gerektiren uygulamalarda, klasik deşarj dirençlerine göre daha stabil ve düşük kayıplı bir çözüm sunar.

Uygulama Amacı

Kompanzasyon panolarında kondansatörler enerjilendirildikten sonra üzerinde tehlikeli seviyede gerilim tutabilir. Bu durum bakım sırasında risk oluşturur ve sistem bileşenlerine zarar verebilir. DU3 deşarj ünitesi, kondansatörlerde biriken enerjiyi hızlı şekilde boşaltarak hem operatör güvenliğini sağlar hem de yeniden devreye alma sürelerini kısaltır.

Ayrıca klasik deşarj dirençlerinde görülen terminal ısınması ve uzun deşarj süreleri gibi problemleri ortadan kaldırarak daha kontrollü ve verimli bir deşarj süreci sağlar.

Teknik Özellikler

• Nominal Gerilim: 200 – 480 V
• Nominal Frekans: 50 Hz
• Faz Sayısı: 3 Faz
• Uyumlu Kondansatör Gücü: 5 – 50 kVAr
• Bobin Direnci: 3000 Ω
• Çalışma Tipi: Sürekli
• Kayıplar: < 1 W
• Koruma Sınıfı: IP20
• Ortam Sıcaklığı: Maks. 40°C
• Ağırlık: 0.4 kg
• Tasarım: Dökümlü demir nüve üzerine sarılı bobin (plastik muhafaza)

Tasarım ve Dayanıklılık

DU3, döküm demir nüve üzerine sarılmış bobin yapısı sayesinde yüksek manyetik kararlılık sağlar. Plastik muhafaza içinde kompakt tasarım, pano içi montajı kolaylaştırırken uzun süreli çalışmalarda mekanik ve termal dayanım sunar.

Düşük kayıp karakteristiği sayesinde sistem içinde ekstra ısınma oluşturmaz. Bu durum, pano içi sıcaklık yönetimini kolaylaştırır ve ekipman ömrünü uzatır.

Entegrasyon ve Uyumluluk

3 fazlı kompanzasyon sistemleri ile tam uyumlu çalışır. PLC kontrollü kompanzasyon panoları, reaktif güç kontrol röleleri ve SCADA tabanlı izleme sistemleri ile birlikte sorunsuz şekilde kullanılabilir.

Standart bağlantı yapısı sayesinde mevcut sistemlere kolay entegre edilir. Ek kontrol ekipmanı gerektirmeden doğrudan devreye alınabilir.

Ölçüm ve Çalışma Güvenilirliği

Bobin tabanlı deşarj yapısı, direnç tabanlı sistemlere göre daha kontrollü ve hızlı deşarj sağlar. Bu sayede kondansatörler kısa sürede güvenli seviyeye iner.

Düşük kayıp (<1W) ve sürekli çalışma kapasitesi, sistem stabilitesini korur. Özellikle sık anahtarlama yapılan kompanzasyon sistemlerinde güvenilir performans sunar.

Kullanım Alanları

• Kompanzasyon panoları
• Reaktif güç kontrol sistemleri
• Endüstriyel tesisler
• Enerji dağıtım panoları
• SCADA ve PLC kontrollü enerji sistemleri

Risk Yönetimi Perspektifi

Yetersiz deşarj sistemleri, bakım sırasında elektrik çarpması riski ve ekipman hasarı oluşturur. DU3, hızlı deşarj süresi ile bu riski minimize eder.

Ayrıca terminal ısınmasını engelleyerek pano içi yangın riskini azaltır. Bu yönüyle sadece bir yardımcı ekipman değil, sistem güvenliğinin kritik bir parçasıdır.

Sonuç

Entes DU3 Deşarj Ünitesi, kompanzasyon sistemlerinde hızlı, güvenli ve düşük kayıplı deşarj ihtiyacını karşılayan teknik olarak dengeli bir çözümdür. Düşük bakım ihtiyacı, kolay entegrasyon ve uzun vadeli sistem güvenliği açısından değerlendirildiğinde, toplam sahip olma maliyetini optimize eden bir tercihtir.
