CX6S-1P4 - LCD Ekranlı Dijital Sayıcı/Zamanlayıcılar

Konveyör Hatlarında Parça Kaçırma ve Kritik Zamanlama Uyumsuzlukları

Endüstriyel imalat proseslerinde, özellikle paketleme ve hat sonu ayırma istasyonlarında yaşanan anlık sinyal kayıpları tüm otomasyon sistemi verimliliğini düşürür. Konveyör üzerinden geçen ürünlerin yüksek hızlarda kararsız sayılması veya zaman rölesinin milisaniyelik gecikmelerle tetiklenmesi, hatalı paketlemelere ve proses kontrol adımlarının sekteye uğramasına yol açar. Geleneksel sayaçların pano içinde elektriksel gürültüden etkilenmesi ise plansız duruş kalkış sürelerini artırarak işletme maliyetlerini doğrudan yukarı taşır.

Sayıcı ve Zaman Rölesi Fonksiyonlarındaki Kararsızlıkların Nedenleri

Saha operasyonlarında sayaç mekanizmalarının ve kontrol elemanlarının kararsız çalışmasına neden olan teknik faktörler şunlardır:

• Fabrika ortamındaki motor sürücülerinin (VFD) ve enversörlerin oluşturduğu yüksek frekanslı elektromanyetik parazitler (EMI).
• Sensörlerden gelen lojik darbe genişliğinin, mevcut kontrol donanımının maksimum sayım hızı (cps) limitleriyle uyuşmaması.
• Elektrik şebekesindeki anlık gerilim dalgalanmaları ve mikro kesintiler sırasında kalıcı hafıza birimlerinin beslenememesi.
• Eski nesil cihazların kontaktör kaynaklı ark akımlarına karşı yalıtım bariyerlerinin yetersiz kalması.

Saha Mühendisleri İçin Hata Teşhis ve Doğrulama Adımları

Yaşanan hatayı izole etmek ve kaynağını bulmak için sırasıyla şu testleri gerçekleştirin:

• Lojik Seviye Ölçümü: Sensör çıkış sinyalinin PNP veya NPN gerilim eşiklerini bir multimetre veya osiloskop vasıtasıyla kontrol edin.
• Maksimum Sinyal Hızı Testi: Mevcut sayıcının parametre menüsünden maksimum giriş frekansı sınırını (1 cps, 30 cps, 1k cps veya 5k cps) hattan gelen gerçek lojik darbe sıklığına göre optimize edin.
• Enerji Kesinti Testi: Cihazın ana beslemesini kesip birkaç dakika bekledikten sonra tekrar enerji vererek, güncel sayım değerinin (PV) hafızada kalıp kalmadığını kontrol edin.
• Sinyal Hat Kontrolü: Lojik giriş hatlarının yüksek güç çeken motor kablolarıyla aynı tavada taşınmadığından ve blendaj topraklamasının doğruluğundan emin olun.

Hangi Durumlarda Kontrol Donanımı Yenilenmeli veya Upgrade Edilmelidir?

Saha incelemelerinizde aşağıdaki durumlar baş gösterdiyse, tamir yerine kesin değişim kararı verilmelidir:

• Tamir Edilemez Durum: Her enerji dalgalanmasında veya kesintisinde cihazın NVRAM/EEPROM hafıza birimi sıfırlanıyor ve fabrika ayarlarına dönüyorsa donanım ömrünü tamamlamıştır, tamir edilemez.
• Farklı Tip Sensör İhtiyacı: Sahadaki mevcut sensör tipi endüktif sensör 24V DC PNP veya NPN kontak yapısı arasında değiştirildiğinde, elinizdeki cihaz bu hibrit lojik giriş geçişini parametrik olarak desteklemiyorsa esnek girişli bir modelle değiştirilmelidir.
• Upgrade (Sistem Yükseltme) Kararı: Üretim hattının mekanik revizyonu sonrasında dakikadaki parça geçiş adedi arttığında, mevcut sayaçların işlemcisi yüksek hızlara (5 kHz) yanıt veremiyor ve parça kaçırıyorsa; alfasayısal LCD gösterge altyapısına sahip, tek kademeli endüstriyel standartta bir dijital sayıcı / zamanlayıcı modeline upgrade yapılması zorunludur.

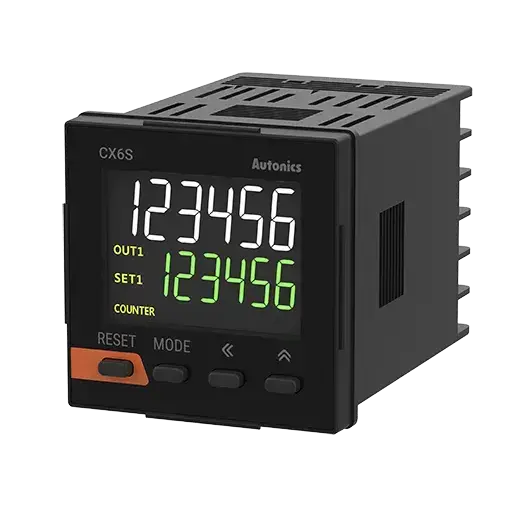

Endüstriyel Çözüm: Autonics CX6S-1P4 Dijital Sayıcı / Zamanlayıcı

Proseslerinizdeki tek kademeli sayım ve zamanlama kontrol ihtiyaçlarını kesin olarak çözmek adına Autonics CX6S-1P4 modeli tasarlanmıştır. Bu cihaz, tek bir ünite içerisinde hem yüksek hızlı dijital sayıcı hem de esnek zaman rölesi fonksiyonunu bir arada yürütür. CX6S-2P4 modelinden farklı olarak, **tek kademeli ayar (1-stage setting)** yapısına sahiptir ve prosesteki hedef değere ulaşıldığında tek bir güçlü SPDT (1c) röle çıkışı üzerinden sistemi kontrol eder.

100-240VAC 50/60Hz evrensel şebeke gerilimi ile beslenen cihaz, harici güç kaynağı ihtiyacını ortadan kaldırarak sahada çalışan sensörleriniz için maksimum 12VDC 100mA yardımcı besleme çıkışı sağlar. Giriş lojikleri parametre üzerinden gerilim girişi (PNP) veya gerilimsiz giriş (NPN) olarak kolayca yapılandırılabilir. Yaklaşık 10 yıl süren dahili hafıza koruma teknolojisi sayesinde ani tesis duruşlarında reçetenizi ve anlık sayım değerinizi korur. Beyaz karakterli 11-segment net LCD ekranı ise uzaktan ve dar açılardan bile anlık durum kodlarının hatasız okunmasına imkan tanır.

Uygulamanız İçin Mühendislik Desteği

Uygulamanıza en uygun sensörü belirlemek ve tesisinizdeki sayım/zamanlama panolarını optimize etmek için uzman kadromuzdan teknik destek alabilirsiniz.
