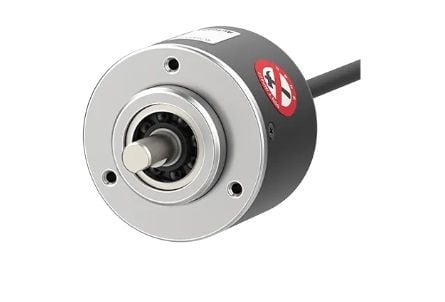

Autonics E50S8-360-3-T-1 Artımlı Enkoder
Autonics E50S8-360-3-T-1 Artımlı Enkoder – Ø50mm Incremental Rotary Encoder
Autonics E50S8-360-3-T-1 artımlı enkoder, endüstriyel otomasyon sistemlerinde açısal konum ve hız bilgisini güvenilir şekilde ölçmek için tasarlanmış, 360 pulse/rev çözünürlüğe sahip bir incremental rotary encoder çözümüdür. Özellikle PLC tabanlı kontrol sistemlerinde stabil sinyal üretimi ile proses sürekliliğini destekler.
Uygulama Amacı
Endüstriyel makinelerde konum ve hız bilgisinin düşük çözünürlükle ölçülmesi, özellikle senkronizasyon gerektiren sistemlerde hatalara neden olur. Gereksiz yüksek çözünürlük ise bazı uygulamalarda veri yükünü artırarak sistem performansını düşürebilir.
E50S8-360-3-T-1 artımlı enkoder, 360 PPR çözünürlüğü ile bu iki uç arasında dengeli bir çözüm sunar. Konveyör sistemleri, paketleme makineleri ve genel otomasyon uygulamalarında yeterli hassasiyet sağlarken, PLC ve SCADA sistemlerine gereksiz veri yükü oluşturmaz.
Teknik Özellikler
- Enkoder Tipi: Artımlı (Incremental Rotary Encoder)
- Gövde Çapı: Ø50 mm
- Mil Çapı: Ø8 mm
- Çözünürlük: 360 Pulse/Rev (PPR)
- Çıkış Fazı: A, B, Z
- Çıkış Tipi: Totem Pole Output
- Besleme Gerilimi: 12-24V DC ±5%
- Maks. Tepki Frekansı: 300 kHz
- Maks. Devir: 5000 rpm
- Koruma Sınıfı: IP50 (opsiyonel IP64 / IP65)
- Çalışma Sıcaklığı: -10°C ~ +70°C
- Bağlantı: Shielded kablo çıkışı
Tasarım ve Dayanıklılık
Ø50 mm kompakt gövde yapısı, pano içi ve makine montajlarında standart uyumluluk sağlar. Sağlam rulman yapısı ve düşük başlangıç torku, mekanik yüklenmeler altında dahi kararlı çalışma sunar.
Titreşim ve darbe dayanımı, zorlu üretim ortamlarında uzun süreli kullanım sağlar. Bu sayede sık arıza ve yeniden kalibrasyon ihtiyacı azaltılır.
Entegrasyon ve Uyumluluk
A, B ve Z faz çıkışları sayesinde PLC, hız kontrol cihazları ve SCADA sistemleri ile doğrudan entegrasyon sağlar. Totem pole çıkış yapısı, farklı giriş tiplerine sahip kontrol sistemleri ile uyumlu çalışır.
12-24V DC besleme desteği, mevcut otomasyon altyapılarına ek adaptör gerektirmeden entegrasyon imkanı sunar. Bu durum saha uygulamalarında kurulum süresini kısaltır.
Ölçüm Güvenilirliği
300 kHz tepki frekansı, orta ve yüksek hız uygulamalarında veri kaybı olmadan ölçüm yapılmasını sağlar. A ve B fazları arasındaki hassas faz farkı, yön tayininde doğru sonuçlar üretir.
Z fazı referans sinyali, sistem başlangıç noktalarının belirlenmesini kolaylaştırır. Bu özellik, özellikle indeksleme ve senkronizasyon gerektiren uygulamalarda kritik rol oynar.
Kullanım Alanları
- Konveyör sistemleri
- Paketleme ve dolum makineleri
- Genel otomasyon sistemleri
- Motor hız kontrol uygulamaları
- Proses kontrol sistemleri
Risk Yönetimi Perspektifi
Yanlış çözünürlük seçimi, sistem performansını doğrudan etkiler. Gereğinden yüksek çözünürlük, kontrol sistemine gereksiz yük bindirirken düşük çözünürlük ise hassasiyet kaybına neden olur.
E50S8-360-3-T-1 modeli, birçok standart uygulama için optimum çözünürlük sunarak bu riski dengeler. Stabil sinyal yapısı sayesinde üretim hatalarına bağlı duruş süreleri azaltılır.
Sonuç
Autonics E50S8-360-3-T-1 artımlı enkoder, orta hassasiyet gerektiren uygulamalar için dengeli, güvenilir ve ekonomik bir çözümdür. Kolay entegrasyon, düşük bakım ihtiyacı ve stabil çalışma karakteristiği ile uzun vadede toplam sahip olma maliyetini optimize eder.
| Ürün | Enkoder |
| Ortam Sıcaklığı | -10 - 70℃ |
| Koruma Sınıfı | IP50 |
| Başlama Torku | Azami 70gf.cm |
| Mil Dış Çapı | Ø8mm |
| Azami Tepki Frekansı | 300kHz |
| Azami İzin Verilen Devir | 5000rpm |
| Bağlantı Türü | Arkadan Kablolu |
