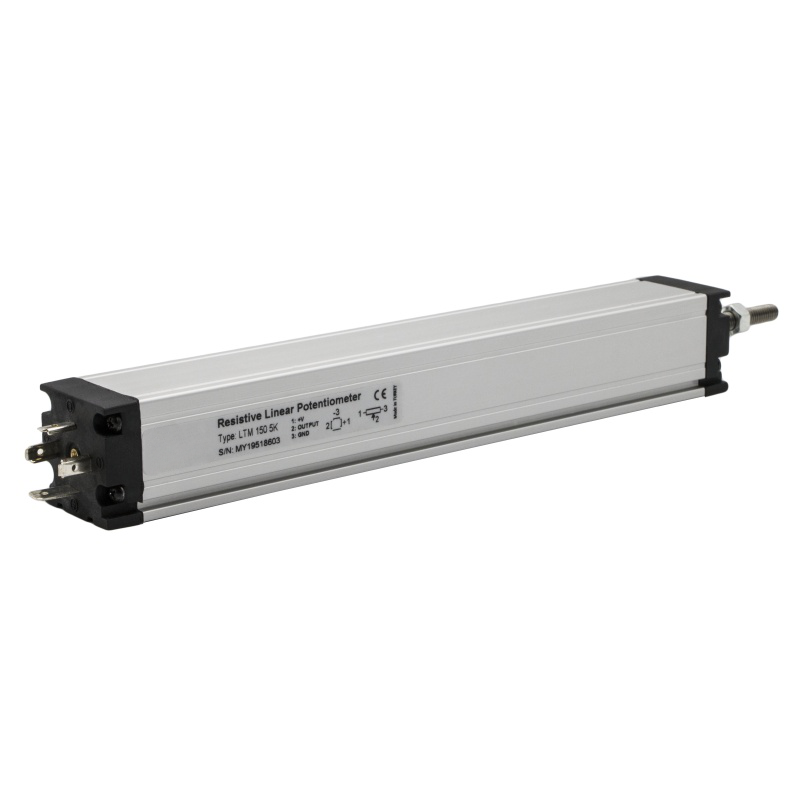

ATEK LTM-400 Potansiyometrik Lineer Cetvel 400mm Analog Pozisyon Sensörü

ATEK LTM-400 potansiyometrik lineer cetvel, 400 mm strok boyunca yüksek doğrulukta pozisyon ölçümü sağlayan, analog çıkışlı endüstriyel pozisyon sensörüdür. Mutlak (absolute) ölçüm prensibi sayesinde enerji kesintilerinde veri kaybı yaşamadan stabil proses kontrolü sunar.

Uygulama Amacı (Problem → Çözüm)

Lineer hareketin hassas ve kesintisiz takibi, özellikle hidrolik sistemler, pres makineleri ve otomasyon hatlarında kritik bir ihtiyaçtır. Enkoder tabanlı sistemler enerji kesintilerinde referans kaybı yaşarken, düşük kaliteli lineer sensörler zamanla sapma üretir. LTM-400, potansiyometrik lineer cetvel yapısı sayesinde absolute pozisyon bilgisi sunarak referans ihtiyacını ortadan kaldırır ve proses sürekliliğini güvence altına alır.

Teknik Özellikler

• Ölçüm Aralığı: 400 mm
• Çıkış Tipi: Potansiyometrik
• Direnç Değeri: 5KΩ
• Lineerlik: ±0.12%
• Tekrarlanabilirlik: 0.01 mm
• Çalışma Hızı: ≤ 5 m/s
• Besleme Gerilimi: 20 – 30 VDC
• Koruma Sınıfı: IP62
• Çalışma Sıcaklığı: -30°C / +100°C
• Mekanik Ömür: 50 milyon hareket
• Bağlantı: DIN 43650-A soket veya kablo

Tasarım ve Dayanıklılık

Alüminyum gövde ve paslanmaz çelik mil yapısı, mekanik dayanıklılığı artırarak uzun süreli kullanım sağlar. Linearize edilmiş kondüktif plastik (karbon + plastik alaşımı) direnç yapısı, klasik potansiyometrik sensörlerde görülen aşınma problemini minimize eder. 50 milyon hareket ömrü, bakım aralıklarını uzatarak işletme maliyetlerini düşürür.

Entegrasyon ve Uyumluluk

Analog çıkış seçenekleri sayesinde PLC, SCADA ve proses kontrol sistemlerine doğrudan entegrasyon sağlar. 4-20 mA lineer cetvel sensör yapısı, uzun mesafeli sinyal iletiminde parazit etkisini minimize eder. DIN 43650-A soket veya kablo bağlantısı, pano ve saha montajlarında hızlı kurulum imkanı sunar.

Ölçüm Güvenilirliği

Potansiyometrik ölçüm prensibi sayesinde sensör, enerji kesintilerinde dahi pozisyon bilgisini kaybetmez. Linearize edilmiş direnç yapısı, tüm strok boyunca eşit ve kararlı ölçüm sağlar. Yüksek tekrarlanabilirlik değeri, özellikle hassas pozisyonlama gerektiren uygulamalarda stabil sonuçlar üretir.

Kullanım Alanları

• Hidrolik ve pnömatik sistemler
• Abkant pres ve metal işleme makineleri
• Plastik enjeksiyon makineleri
• Ahşap ve tekstil makineleri
• Otomasyon ve proses kontrol uygulamaları
• Test ve ölçüm sistemleri

Risk Yönetimi Perspektifi

Pozisyon bilgisinin kaybı, üretim hatlarında ciddi hatalara ve yeniden referanslama süreçlerine neden olur. LTM-400, absolute çalışma prensibi ile bu riski ortadan kaldırır. Düşük aşınma yapısı sayesinde bakım ihtiyacı azalır, plansız duruşlar minimize edilir ve toplam sahip olma maliyeti düşer.

Sonuç

ATEK LTM-400 potansiyometrik lineer cetvel, hassas, stabil ve düşük bakım gerektiren lineer pozisyon ölçümü için teknik olarak güvenilir bir çözümdür. Özellikle absolute ölçüm ihtiyacı olan uygulamalarda, alternatif sistemlere göre daha sürdürülebilir ve maliyet avantajlı bir tercih sunar.
