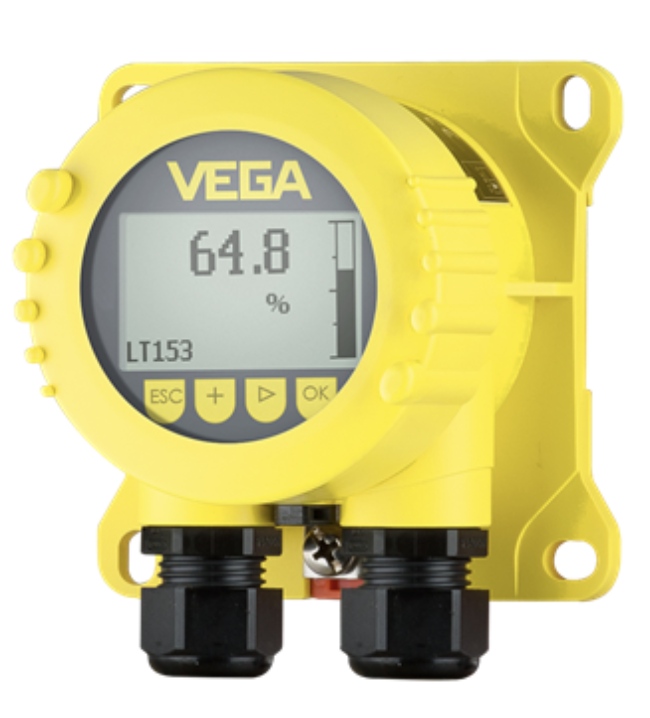

VEGADIS 82 DIS82.ACXKIMACX ATEX Harici Gösterge Modülü

VEGADIS 82, 4-20 mA ve HART protokolü kullanan sensörler için geliştirilmiş harici gösterge modülüdür. Sinyal hattına doğrudan entegre edilerek sahada ölçüm değerlerinin izlenmesini ve sensör parametrelerinin güvenli şekilde ayarlanmasını sağlar. Özellikle erişimi zor veya patlayıcı ortamlarda proses kontrolünü sahaya taşıyan pratik bir çözümdür.

Uygulama Amacı

Proses tesislerinde sensörler çoğu zaman tank üstü, kapalı alan veya Ex-proof bölgelerde konumlandırılır. Bu durum, ölçüm değerlerine erişimi ve parametre ayarlarını zorlaştırır. VEGADIS 82, 4-20 mA HART harici gösterge modülü olarak sinyal hattına seri bağlanarak bu problemi ortadan kaldırır. Operatörler, sensöre fiziksel erişim gerektirmeden ölçüm değerlerini izleyebilir ve ayarları sahadan gerçekleştirebilir.

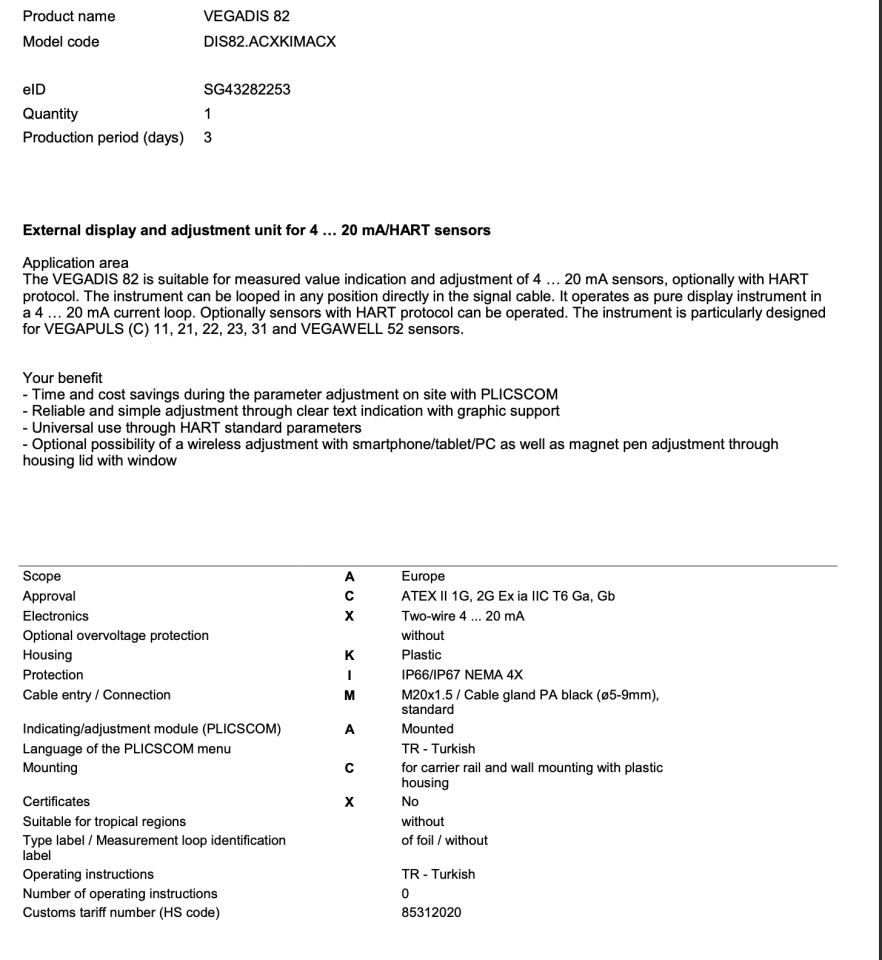

Teknik Özellikler

• Ürün tipi: Harici gösterge ve ayar modülü
• Sinyal uyumluluğu: 4-20 mA / HART
• Çalışma prensibi: 2 telli akım döngüsü (loop-powered)
• Ex koruma: ATEX II 1G, 2G Ex ia IIC T6 Ga, Gb
• Koruma sınıfı: IP66 / IP67, NEMA 4X
• Gövde: Endüstriyel plastik muhafaza
• Bağlantı: M20x1.5 kablo girişi (Ø5–9 mm)
• Gösterge: Grafik destekli metin ekran (PLICSCOM)
• Parametreleme: HART üzerinden sensör ayarı
• Kablosuz erişim: Bluetooth ile uzaktan ayar imkanı
• Montaj: Ray ve duvar montajına uygun
• Arayüz dili: Türkçe menü desteği

Tasarım / Dayanıklılık

IP66/IP67 ve NEMA 4X koruma sınıfı sayesinde toz, nem ve zorlu saha koşullarına karşı dayanıklıdır. ATEX sertifikalı yapısı, patlayıcı ortamlarda güvenli kullanım sağlar. Harici montaj konsepti, sensör üzerinde mekanik müdahaleyi ortadan kaldırarak sistem ömrünü uzatır ve bakım ihtiyacını düşürür.

Entegrasyon ve Uyumluluk

Standart 4-20 mA HART haberleşme altyapısı ile PLC, SCADA ve DCS sistemlerine doğrudan uyum sağlar. Ek modül veya dönüştürücü gerektirmez. Sinyal hattına seri bağlanabilmesi sayesinde mevcut sistemlerde revizyon ihtiyacını minimize eder. Bu da devreye alma süresini kısaltır.

Ölçüm Güvenilirliği

Sensör sinyaline müdahale etmeden veri okuma prensibi ile çalışır. Bu sayede ölçüm doğruluğunu etkilemeden güvenilir veri görüntüleme sağlar. Harici erişim, sensör üzerindeki fiziksel işlem ihtiyacını ortadan kaldırarak ölçüm stabilitesini korur.

Kullanım Alanları

• ATEX gerektiren patlayıcı ortamlar
• Seviye sensörleri (radar, basınç, hidrostatik)
• Su ve atık su arıtma tesisleri
• Kimya ve proses endüstrileri
• Erişimi zor tank ve silo uygulamaları

Risk Yönetimi Perspektifi

Sahada doğrudan sensöre erişim ihtiyacını ortadan kaldırarak iş güvenliği risklerini azaltır. ATEX uyumluluğu ile patlayıcı ortamlarda güvenli operasyon sağlar. Hızlı ve doğru parametre erişimi, yanlış ayar kaynaklı proses hatalarını minimize eder. Bu yaklaşım, plansız duruşları azaltarak operasyon sürekliliğini destekler.

Sonuç

VEGADIS 82, 4-20 mA HART sensör altyapısına sahip tesislerde sahada görünürlük ve kontrol sağlayan stratejik bir bileşendir. Kolay entegrasyon, düşük bakım ihtiyacı ve güvenli erişim avantajı ile toplam sahip olma maliyetini düşürür ve proses yönetimini daha öngörülebilir hale getirir.
