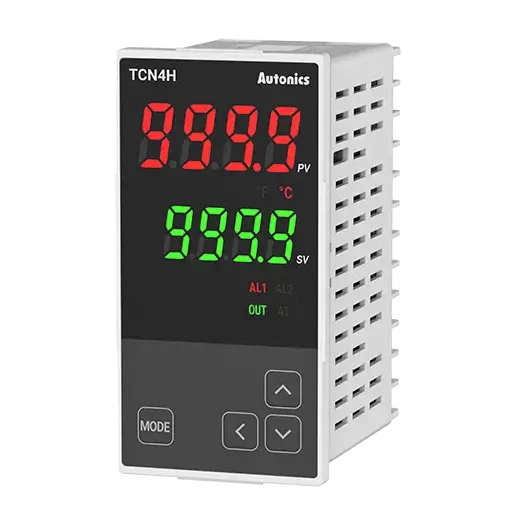

Autonics TCN4H-24R 24-48VDC 24VAC 48x96 Terminalli PID Sıcaklık Kontrol Cihazı
| Gösterim yöntemi | 4-hane 7-segment LED |
|---|---|
| Kontrol yöntemi | AÇIK/KAPALI, P, PI, PD, PID |
| Giriş dosyası | Termokopul K(CA), J(IC), T(CC), R(PR), S(PR), L(IC) RTD: DPt100Ω, Cu50Ω |
| Örnekleme hızı | 100ms |
| Kontrol çıkışı | Röle(250VAC~ 3A) veya SSR drive(12VDC  ) [ON/OFF] |
| Yardımcı çıkış | Alarm 1/2 |
| Besleme | 100-240VAC~ 50/60Hz |
| Gösterim hassasiyeti | •Oda sıcaklık aralığı(23℃±5℃):(PV ±0.5% veya ±1℃, yüksek olanı seç) ±1-hane •Oda dışı sıcaklık aralığı:(PV ±0.5% veya ±2℃, yüksek olanı seç) ±1-hane |
| Gösterim hassasiyeti_boşluk TC | •Oda sıcaklık aralığı(23℃±5℃):(PV ±0.5% veya ±1℃, yüksek olanı seç) ±1-hane •Oda dışı sıcaklık aralığı:(PV ±0.5% veya ±2℃, yüksek olanı seç) ±1-hane |
| Gecikme(ayarlanabilir hassasiyet) | 1 - 100 ℃ / ℉ (0,1 - 50,0 ℃ / ℉) değişkeni |
| Oransal bant | 0.1 - 999.9℃/℉ |
| İntegral zaman | 0 - 9999 sn |
| Türev zamanı | 0 - 9999 sn |
| Kontrol süresi | 0.5 - 120.0 sn |
| Manuel sıfırlama | 0.0~100.0% |
| Ortam sıcaklığı | -10 - 50℃, depolama: -20 - 60℃ |
| Ortam nemi | 35 ~ 85% RH, depolama 35 ~ 85% RH |
| Kurulum türü | Çift veya güçlendirilmiş yalıtım ,ölçüm girişi ile güç kısmı arasındaki dielektrik kuvveti:: AC güç 2kV, AC/DC |
| Ağırlık | Yaklaşık 194g(Yaklaşık 124g) |
※AC Gerilim modelinde SSR drive çıkışı yöntemi (standart ON / OFF kontrolü, çevrim kontrolü, faz kontrolü) mevcuttur.
※Gösterim doğruluğu
Oda sıcaklığında (23℃ ±5℃)
• Termokopul R (PR), S (PR), altında200℃: (PV ±0.5% veya ±3℃, yüksek olanı seç) ±1-hane
• Termokopul R (PR), S (PR), üzeri200℃: (PV ±0.5% veya ±2℃, yüksek olanı seç) ±1-hane
• Termokopul L (IC), RTD Cu50Ω: (PV ±0.5% veya ±2℃, yüksek olanı seç) ±1-hane
Oda dışı sıcaklık aralığı
• Termokopul R (PR), S (PR), altında200℃: (PV ±1.0% veya ±6℃, yüksek olanı seç) ±1-hane
• Termokopul R (PR), S (PR), üzeri200℃: (PV ±0.5% veya ±5℃, yüksek olanı seç ±1-hane
• Termokopul L (IC), RTD Cu50Ω: (PV ±0.5% veya ±3℃, yüksek olanı seç) ±1-hane
TCN4S- □ -P için doğruluk standardına göre ± 1 ekleyin.
※Ağırlık ambalajı içerir. Parantez içindeki ağırlık sadece birim içindir.
※Ortamın dayanım değerleri, donma ya da yoğunlaşma olmayan ortamlar için geçerlidir.
