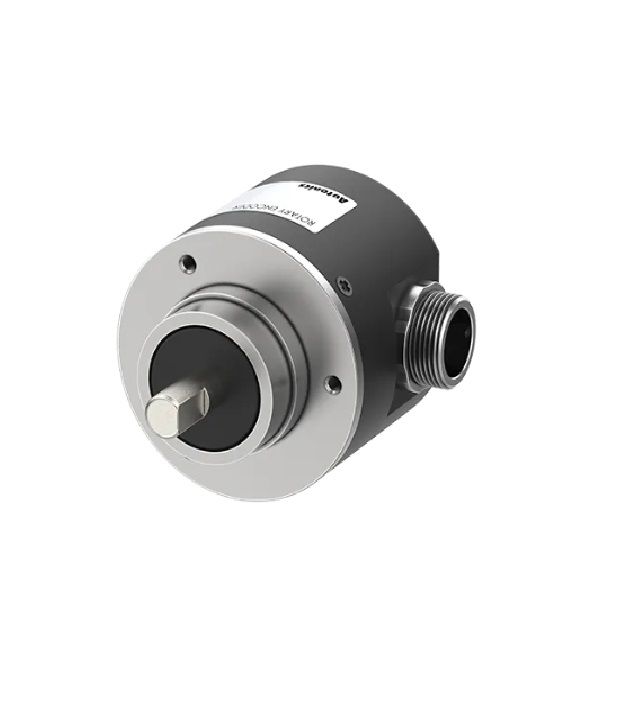

Autonics E50S8-500-3-T-1 Artımlı Enkoder – Ø50mm Incremental Rotary Encoder

Autonics E50S8-500-3-T-1 artımlı enkoder, endüstriyel otomasyon sistemlerinde pozisyon, hız ve yön bilgisini hassas şekilde ölçmek için tasarlanmış Ø50mm gövdeli bir incremental rotary encoder çözümüdür. PLC ve proses kontrol uygulamalarında kararlı sinyal üretimi ile sistem performansını doğrudan iyileştirir.

Uygulama Amacı

Endüstriyel makinelerde hareketin doğru ölçülememesi; hatalı pozisyonlama, hız sapmaları ve üretim hatalarına yol açar. Özellikle paketleme makineleri, CNC sistemleri ve konveyör hatlarında bu durum ciddi verim kaybı oluşturur.

E50S8-500-3-T-1 artımlı enkoder, 500 pulse/rev çözünürlüğü ile mil hareketini dijital sinyale çevirerek PLC ve SCADA sistemlerine güvenilir veri sağlar. Böylece hassas konumlandırma, hız kontrolü ve senkronizasyon problemleri ortadan kaldırılır.

Teknik Özellikler

• Enkoder Tipi: Artımlı (Incremental Rotary Encoder)
• Gövde Çapı: Ø50 mm
• Mil Çapı: Ø8 mm
• Çözünürlük: 500 Pulse/Rev (PPR)
• Çıkış Fazı: A, B, Z
• Çıkış Tipi: Totem Pole Output
• Besleme Gerilimi: 12-24V DC ±5%
• Maks. Tepki Frekansı: 300 kHz
• Maks. Devir: 5000 rpm
• Koruma Sınıfı: IP50 (opsiyonel IP64 / IP65)
• Çalışma Sıcaklığı: -10°C ~ +70°C
• Bağlantı: Kablolu (shielded)

Tasarım ve Dayanıklılık

Metal gövde yapısı ve hassas rulman sistemi sayesinde yüksek devirlerde dahi mekanik stabilite sağlar. Düşük atalet momenti ve kontrollü başlangıç torku, ani hız değişimlerinde ölçüm doğruluğunu korur.

Titreşim (10~55Hz) ve darbe (75G) dayanımı, zorlu endüstriyel ortamlarda güvenilir çalışma imkanı sunar. Bu sayede bakım ihtiyacı minimize edilir ve uzun süreli kullanım avantajı elde edilir.

Entegrasyon ve Uyumluluk

Standart A, B ve Z faz çıkışları sayesinde PLC, hız kontrol cihazları ve SCADA sistemleri ile doğrudan uyumludur. Totem pole çıkış yapısı, hem NPN open collector hem de voltage output sistemlerle esnek entegrasyon sağlar.

12-24V DC besleme aralığı, sahadaki mevcut otomasyon altyapılarına kolay adaptasyon sağlar. Ek dönüştürücü ihtiyacını ortadan kaldırarak kurulum süresini ve maliyetini düşürür.

Ölçüm Güvenilirliği

300 kHz tepki frekansı ve düşük gecikme süresi (≤1µs), yüksek hızda çalışan makinelerde dahi veri kaybı olmadan ölçüm yapılmasını sağlar. A ve B fazları arasındaki hassas faz farkı, yön tespitinde stabil sonuçlar üretir.

Z fazı referans sinyali, sistemlerde sıfır noktası belirleme ve senkronizasyon işlemlerini güvenilir hale getirir. Bu özellik özellikle indeksleme ve pozisyon doğrulama gerektiren uygulamalarda kritik avantaj sağlar.

Kullanım Alanları

• Paketleme ve dolum makineleri
• Konveyör ve taşıma sistemleri
• CNC ve otomasyon makineleri
• Motor hız ve pozisyon kontrol uygulamaları
• Robotik sistemler
• Proses kontrol sistemleri

Risk Yönetimi Perspektifi

Düşük kaliteli enkoderler, sinyal kaybı ve hatalı geri bildirim nedeniyle üretim hatalarında artışa sebep olur. Bu durum hem kalite problemleri hem de duruş maliyetleri yaratır.

E50S serisi, stabil sinyal yapısı ve yüksek frekans performansı ile bu riskleri minimize eder. Ayrıca dayanıklı mekanik yapısı sayesinde arıza kaynaklı bakım ihtiyacını azaltarak toplam sahip olma maliyetini düşürür.

Sonuç

Autonics E50S8-500-3-T-1 artımlı enkoder, hassas ölçüm, kolay entegrasyon ve uzun ömürlü kullanım gerektiren endüstriyel uygulamalar için dengeli bir çözümdür. Özellikle PLC tabanlı otomasyon sistemlerinde güvenilir veri üretimi ile süreç kontrolünü iyileştirir ve operasyonel maliyetleri optimize eder.
